ミツトヨ 非接触三次元ＣＮＣ画像測定機 QV-X302T1L-D

arrow_back_iosPreviousarrow_forward_iosNext

forward_to_inbox 中古機械についてのお問い合せ

お問い合せフォーム TEL FAXより掲載会社へお問い合せください。

管理番号

26978

商品名

非接触三次元ＣＮＣ画像測定機

メーカー

ミツトヨ

型式

QV-X302T1L-D

測定範囲

mm x mm x mm

年式

2015

仕様

〇主な仕様
　　カメラユニットとＸＹサーボモーター
　　により非接触での自動計測が可能

　　プリント基板など抵触できない
　　測定ワークの計測に最適

　　高さ変化に合わせてフォーカスする
　　TAF トラッキングオートフォーカス装備

　　TAF 機能はレーザー照射により
　　高精度を実現

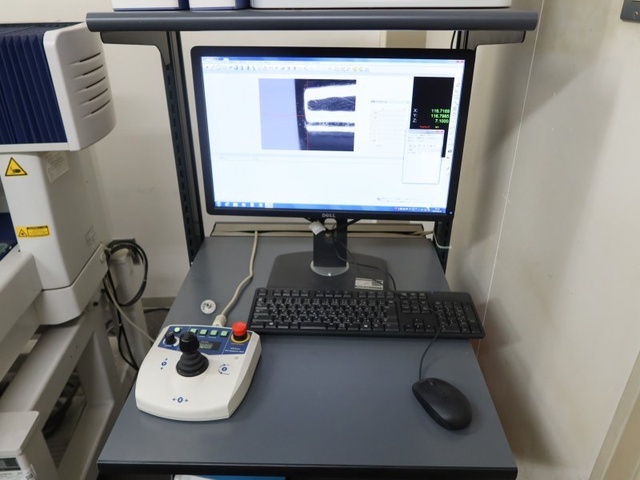

〇ソフト・PC
　　Windows7 Pro SP1
　　Mitsutoyo QVPAK v11.102
　　PV PartManager　Ver2.004

〇測定範囲
　　XYZ　前後 300mm x 左 200mm x 高さ 200mm

〇積載台
　　載物ガラス大きさ　300mm×200mm
　　最大積載質量20kg

〇測定精度
　　最小表示量 0.0001mm　0.1μｍ
　　測長ユニット　リニアエンコーダ

〇対物レンズ
　　5x、 2.5ｘ、1.0x　合計3本

〇照明装置
　　垂直落射照明装置　白色LED
　　透過照明装置　白色LED
　　プログラム制御リングライト　白色LED

〇本体寸法・重量
　　設置寸法 幅 860mm　奥 950mm　高 1610mm　重量 360kg
　　その他　パソコン、プリンタ等
　　パソコンラック付属します

〇ミツトヨコード
　　コードno,　353-174

付属品

コメント

在庫場所

茨城県 常総市 豊田1763

(東信マシンセンター)
