管理番号: U43833

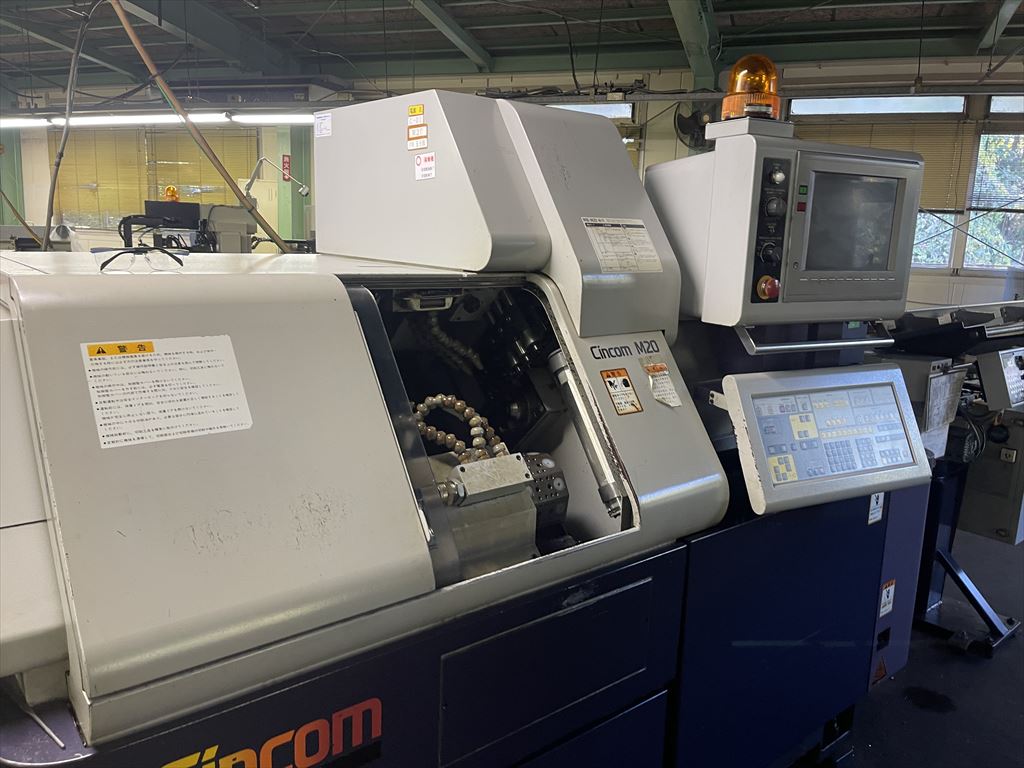

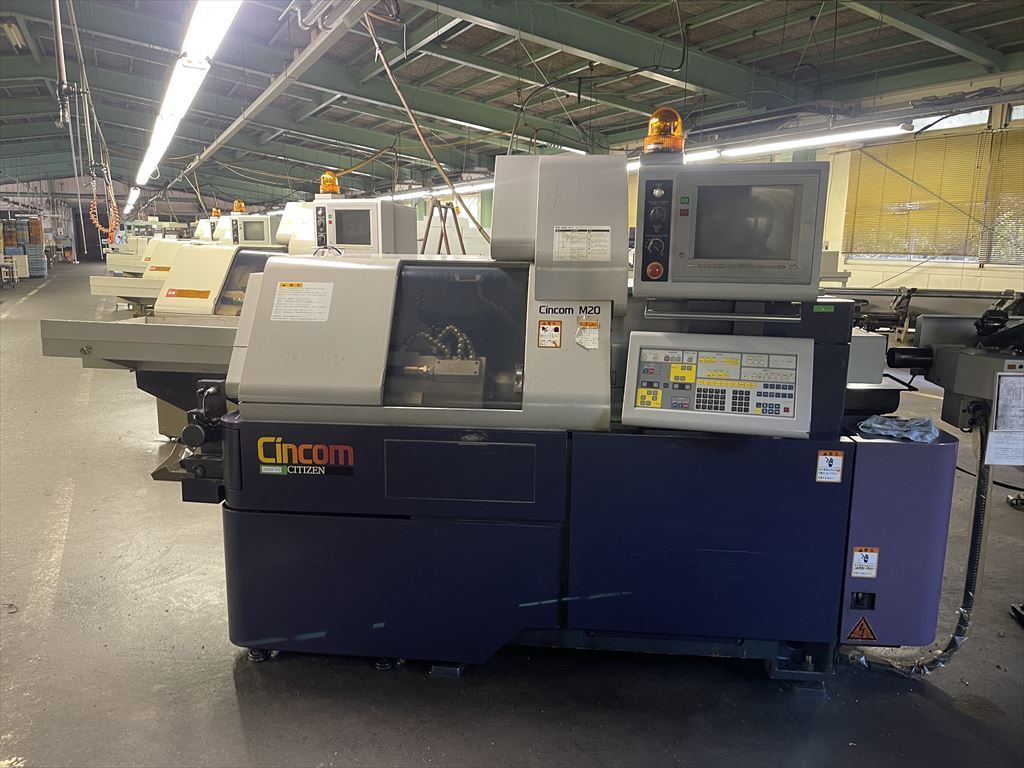

商品名: NC自動盤(ミーリング＋背面付)
メーカー: シチズン
型式: M20-1M1
最大棒材加工能力: 20mm
最大加工長さ: 320mm

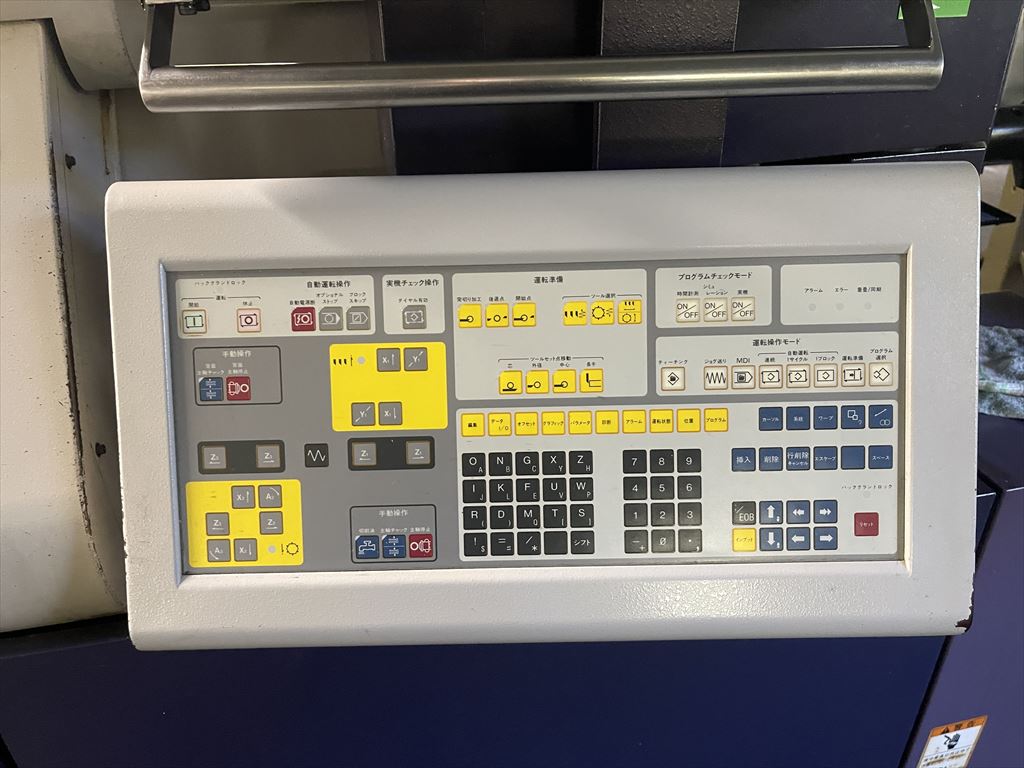

NC装置: メーカー : メルダス、型式 : MELDAS 530LHC

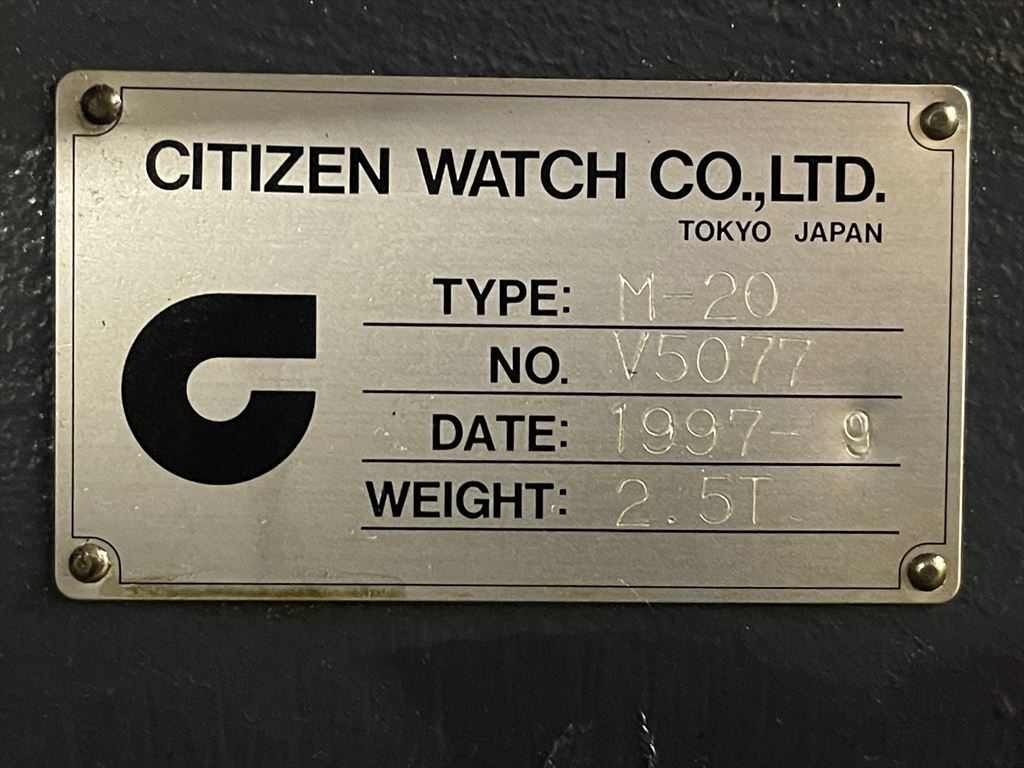

年式: 1997

仕様: ○NC装置
　CINCOM SYSTEM IVD　　7軸制御　　くし刃+タレット+背面主軸
○加工能力
　最大加工径：φ20mm　最大加工長：320mm
　最大穴明径：φ10mm　最大ネジ立径(タップ・ダイス)：M8
○主軸
　主軸貫通穴径：φ24mm　主軸回転数：200～8100rpm
○回転工具
　最大穴明径：(くし刃)φ5mm　(タレット)φ5mm
　最大チャック径：(くし刃)φ10mm　(タレット)φ7mm
　最大ネジ立径(タレット)：M5
　工具主軸回転数：(くし刃)250～5000rpm　(タレット)320～6380rpm

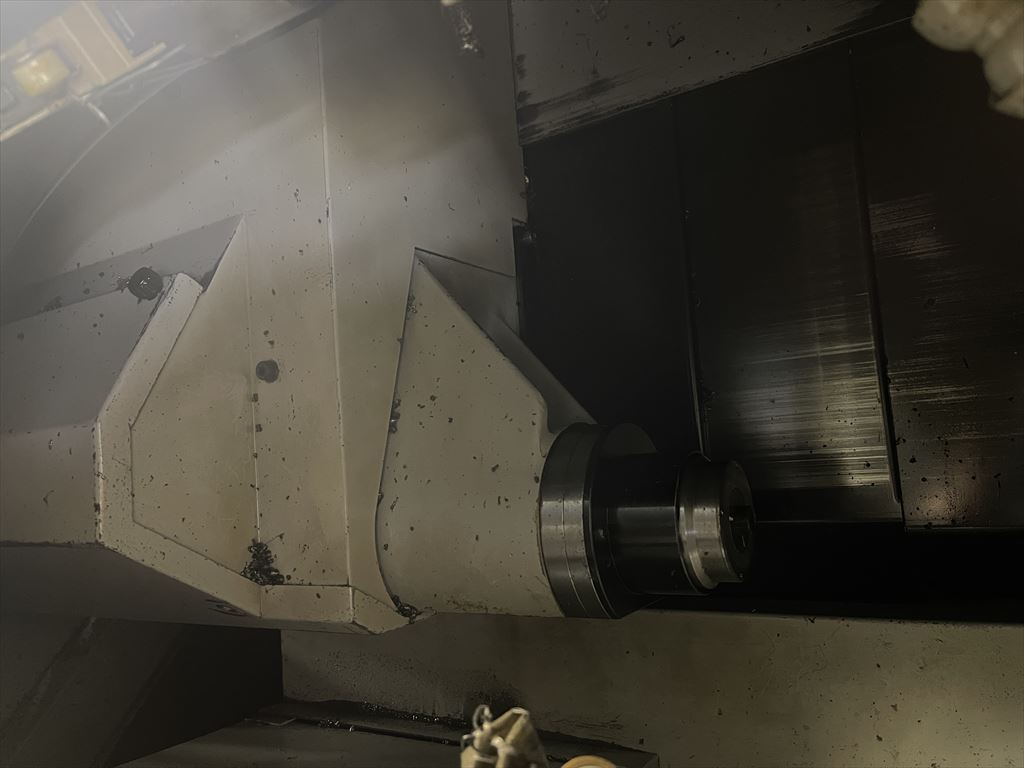

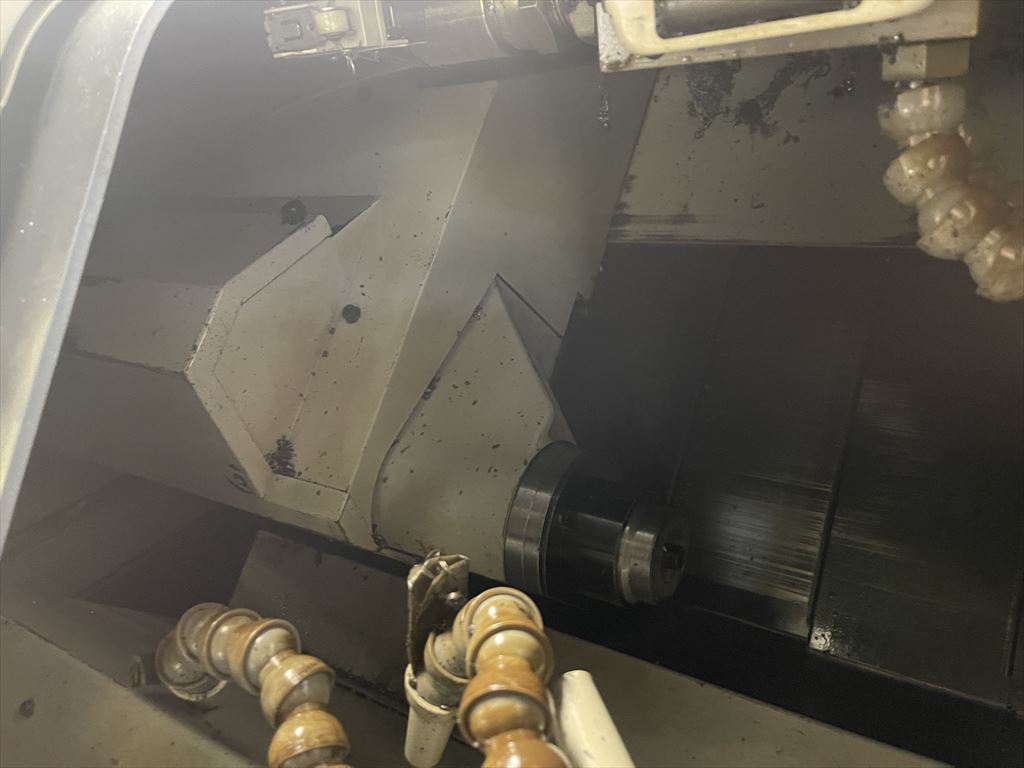

○背面主軸
　最大チャック径：φ20mm　背面加工ワーク前側出し最大長さ：125mm
　背面加工最大穴明径：8mm　背面加工最大ネジ立径：M8
　背面主軸回転数：150～7200rpm

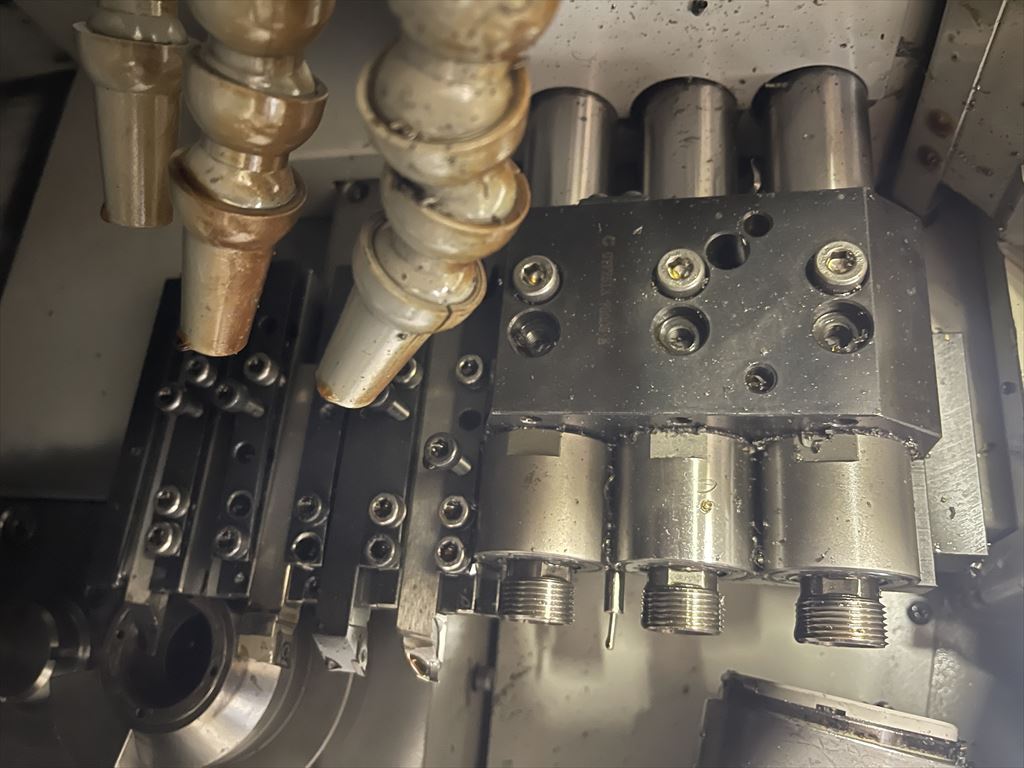

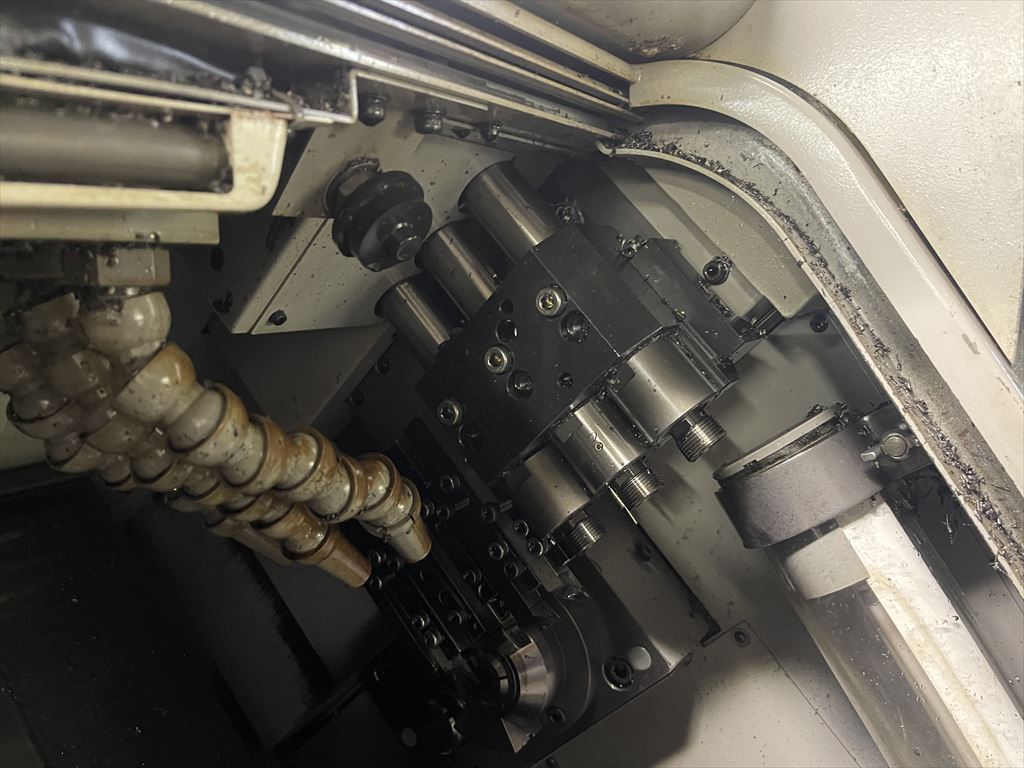

○ツール取付数
　（クシ刃)8本：切削×5本　穴明×3本　 (タレット)10本タレット割出数：10

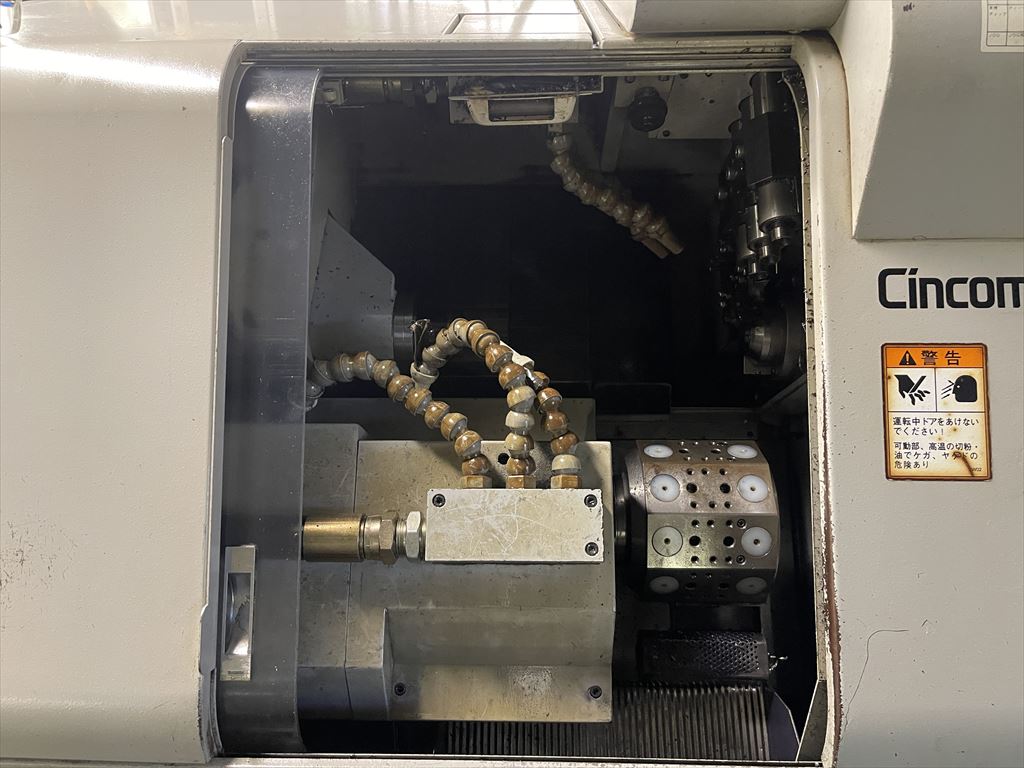

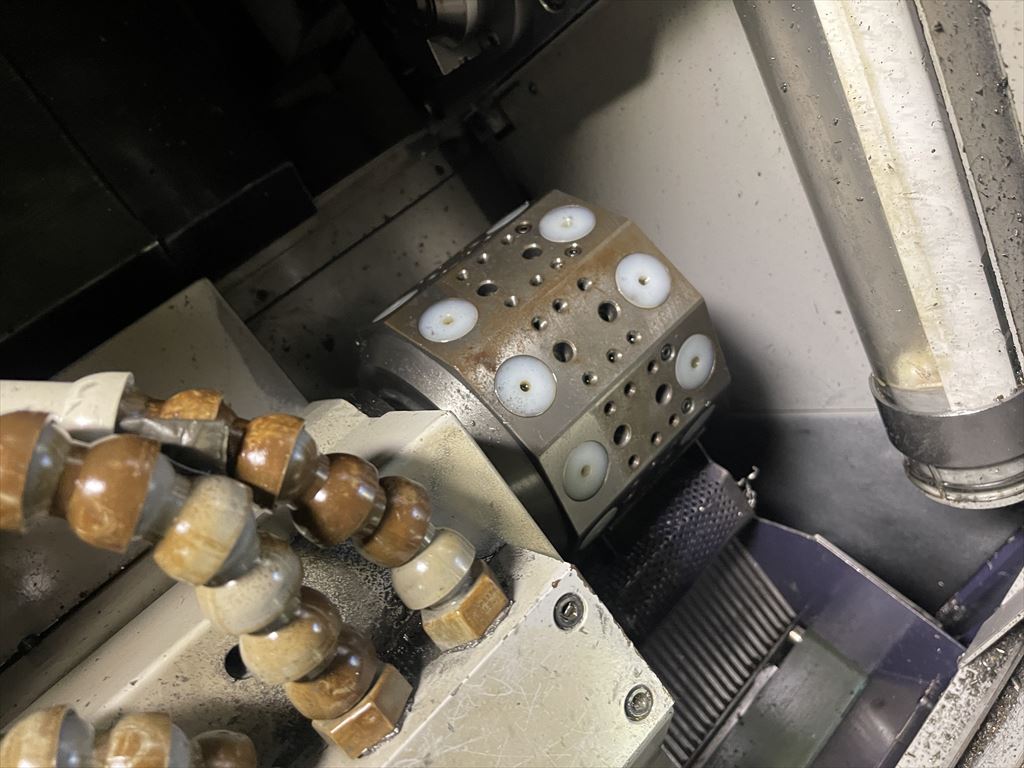

○ツールホルダー
　(くし刃)：専用　(タレット)：φ10-φ10mm位置決ピン方式
○バイトサイズ
　(くし刃)：13(12)×13(12)×130mm　(タレット)：10×10×60mm
○回転工具ホルダーへの取付工具最大径
　(くし刃)：ドリル・エンドミルφ10mm
　(タレット)：ドリル・エンドミルφ10mm タップM6
　　　　　　　スリ割カッターφ45×φ12.7mm
○早送り速度
　X1軸：15m/min　X2・Y1・Z1・Z2・Z3軸：18m/min　A2軸：200rpm
○最少設定範囲：
　X1・X2・Y1軸：0.001mm(直径)　Z1・Z2・Z3軸：0.001mm
　A2軸：0.001°　主軸割出：15°
○モーター
　主軸用2.2/3.7kw(インバータ)　背面主軸用：0.75/1.5kw(スピンドルモータ)
　工具主軸用：(くし刃)0.4kw(インバータ)　(タレット)0.4kw(インバータ)
　Y1・A2軸用：0.3kw×2(ACサーボモータ)
　X2・Y1・Z1・Z2・Z3軸用：0.5kw×5　油圧用：0.4kw
　切削油用：0.25kw　潤滑油用：0.004kw　入力電源容量：14KVA
○機械の大きさ
　幅2380×奥行1100×高さ1700mm　　重量2400kg
○付属品

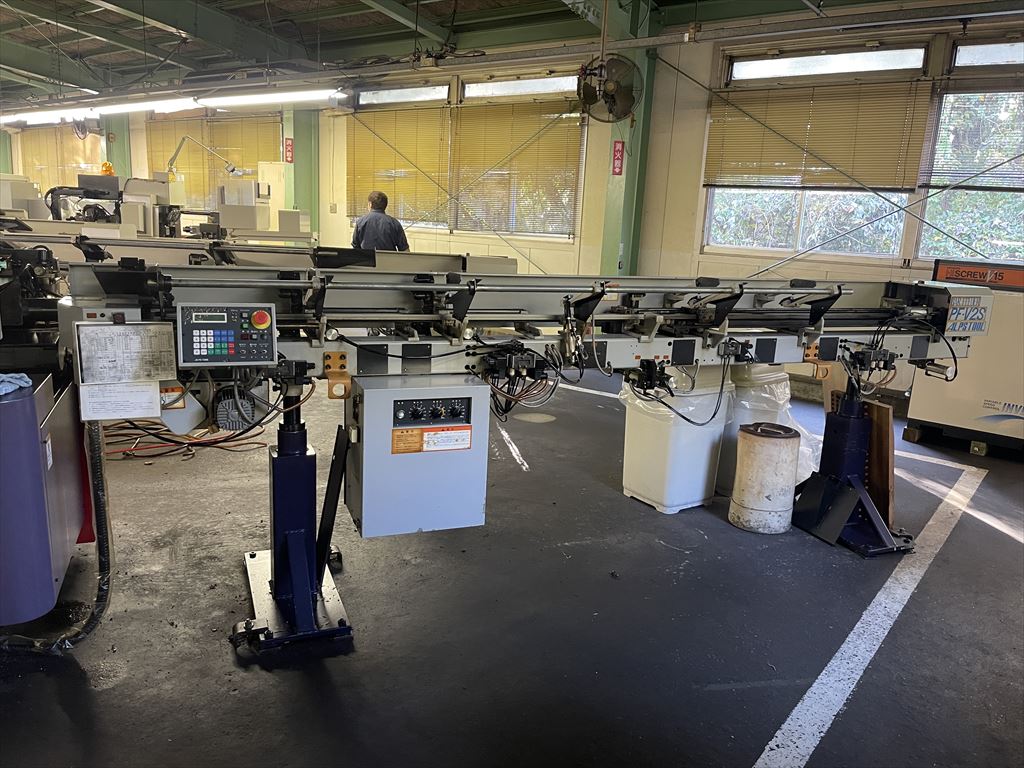

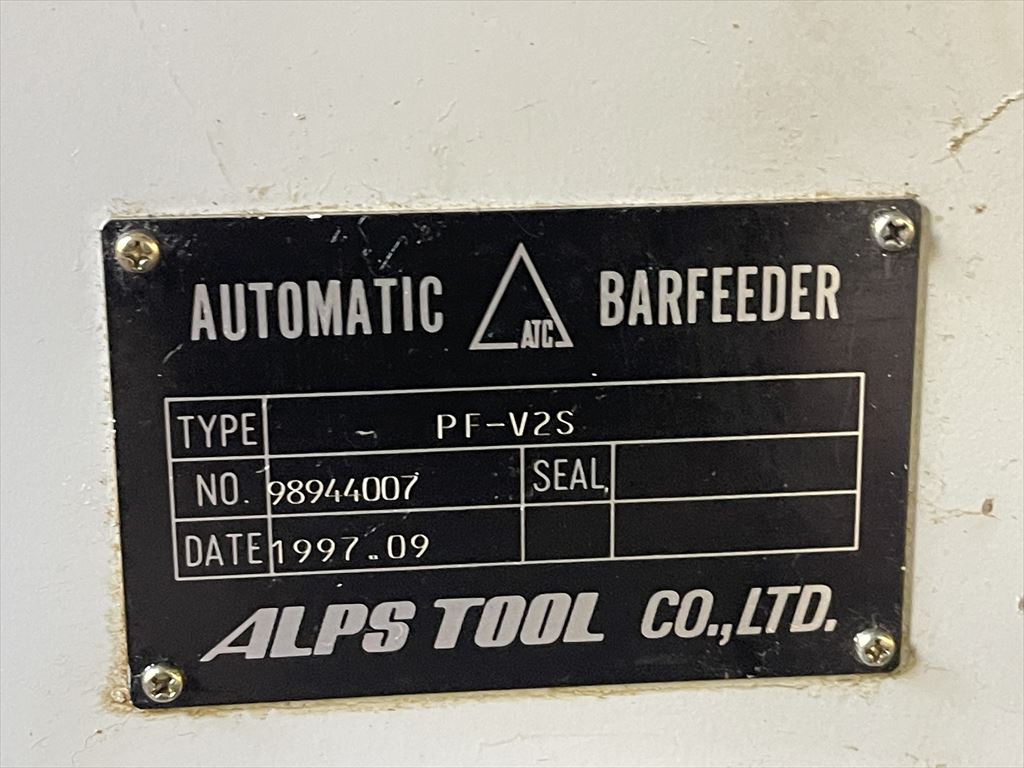

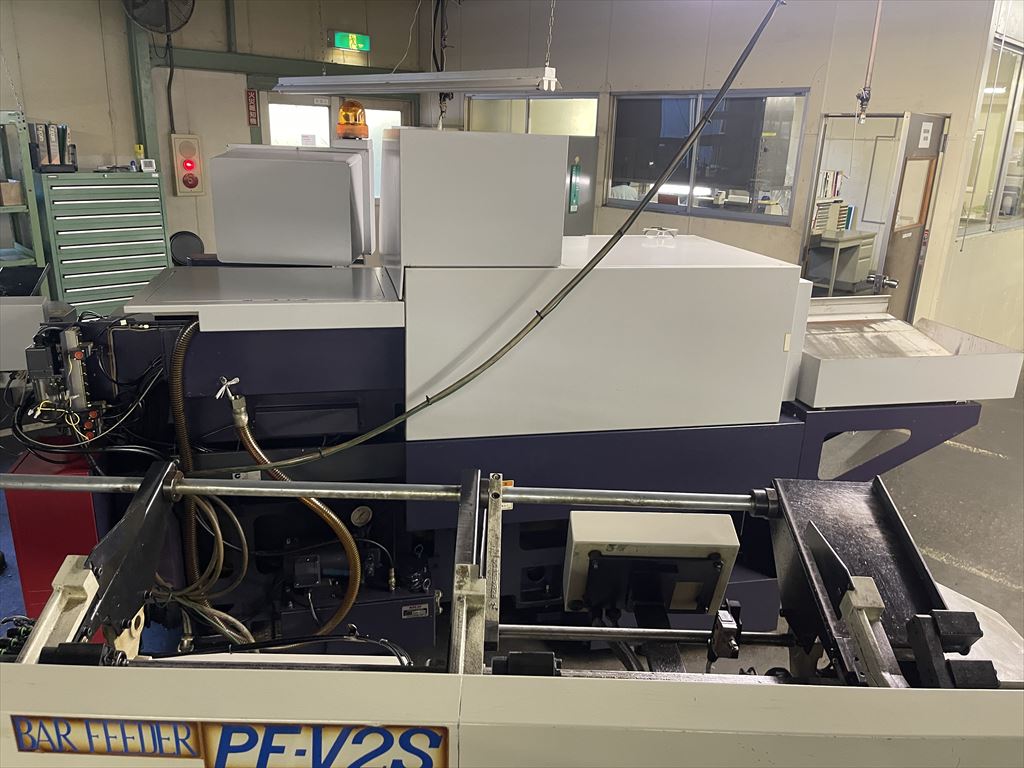

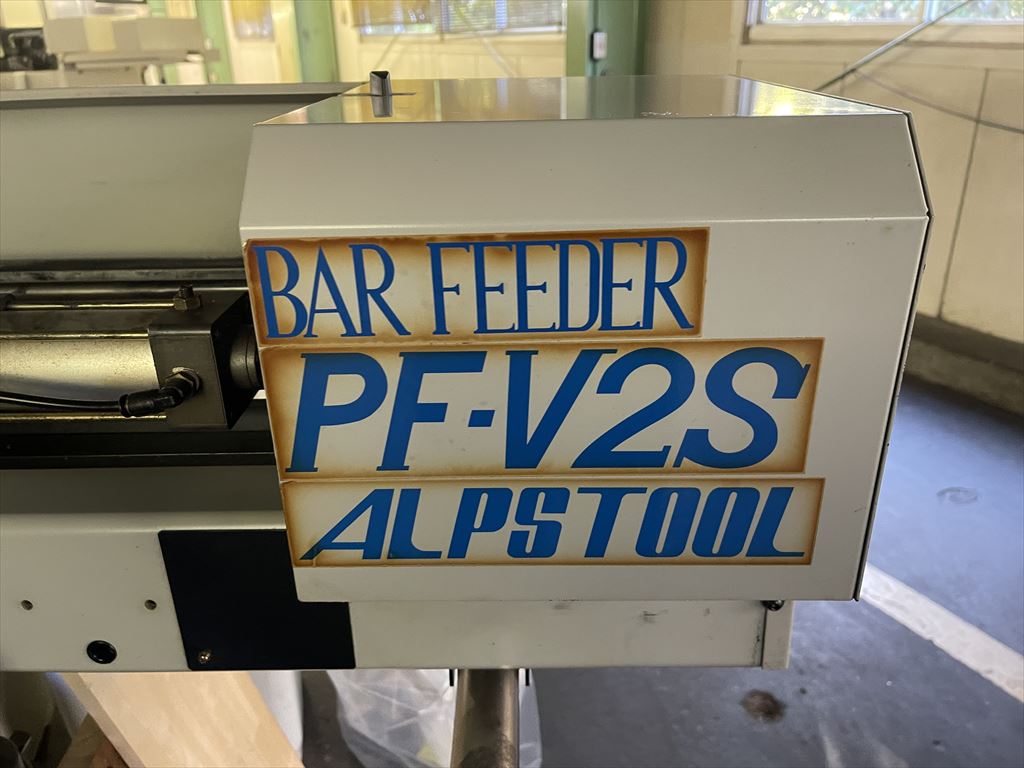

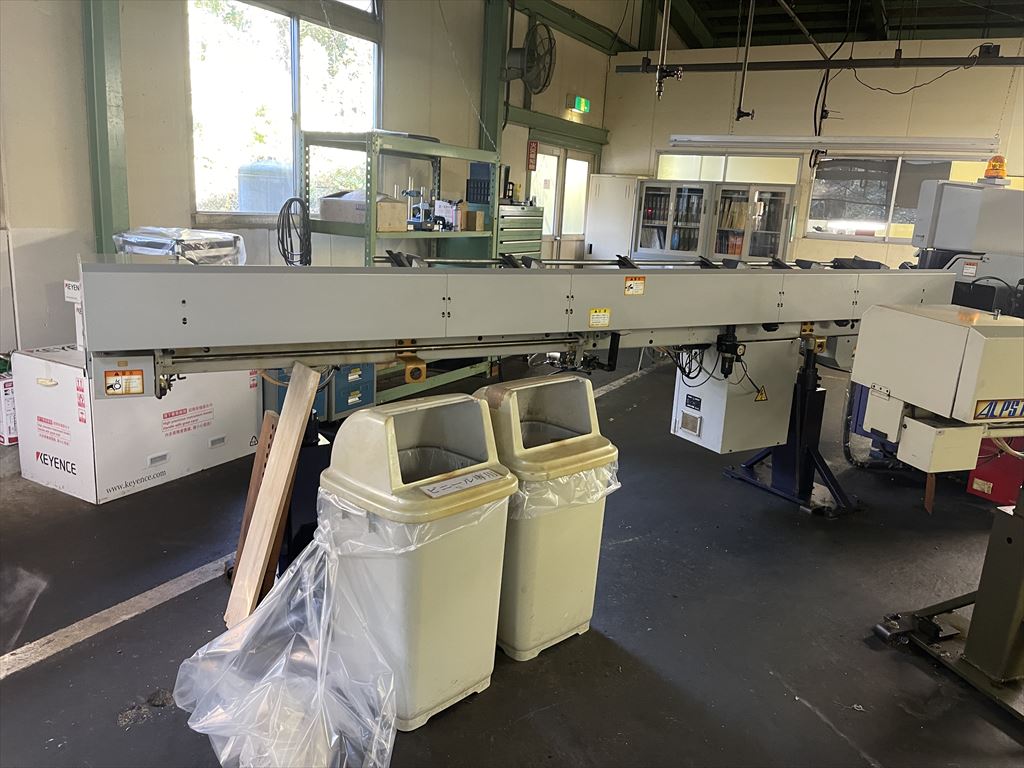

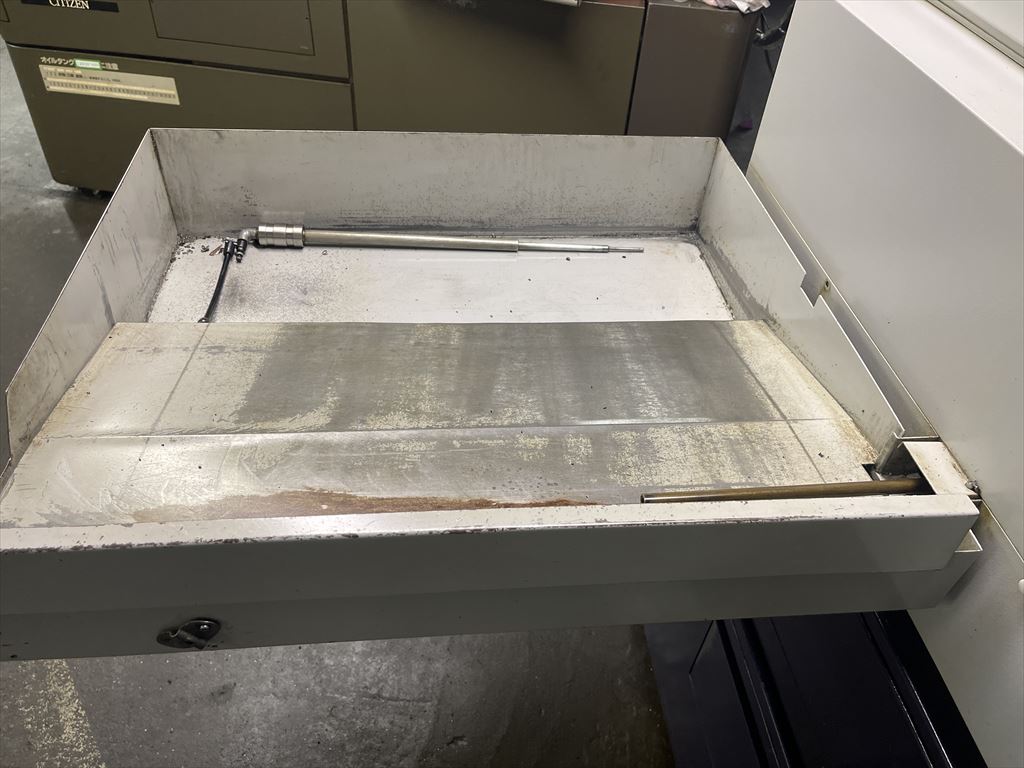

　アルプスツール PF-V2S(3m) 1997年9月 944007　長物装置
付属品
コメント
在庫場所: 茨城県常総市豊田1745-7 常総マシンセンター
